详情描述

1钢材的抽样复验：钢材原材料力学及工艺性能检验，60t为一个检验批；
2、高强度螺栓连接副预拉力或扭矩系数的复检。同一材料、炉号、螺纹规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓为同批，同批数量3000套。扭剪型高强度螺栓和高强度大六角头螺栓，按施工现场待安装的螺栓批中随机抽取，每批取8套进行复检。
3、摩擦面抗滑移系数检测，按制造厂和安装单位，分别以钢结构制造批为单位进行抗滑移系数试验。制造批可按单位工程的工程量每2000t为一批，每种表面处理工艺单独检验，每批三组试件。
4、焊缝超声波（x射线）无损检测：1）、设计要求全焊透的一、二级焊缝应采用声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB 11345或《钢熔化焊对接接头射线照相和质量分级》GB 3323的规定。2）、焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相贯焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JG/T 3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JG/T 3034.2、《建筑钢结构焊接技术规程》JGJ 81的规定。3）、钢结构无损检测应在焊接外观检测合格后方可进行；同时，监理人员应在现场对无损检测进行旁站监理，并做好记录。4）、一级焊缝质量等级内部缺陷超声波探伤比例100%，二级焊缝质量等级内部缺陷超声波探伤比例20%；5）、对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于1条焊缝。

钢结构的稳定可分为结构整体的稳定和构件本身的稳定两种情况。结构整体的稳定，在结构的纵向，主要依靠结构的支撑系统来保证，如钢柱的柱间支撑，钢屋架的上、下弦水平支撑和垂直支撑等。支撑系统能否可靠地传递结构纵向的水平荷载（风荷载、地震荷载、厂房吊车荷载等）。横向，依靠结构自身（框架或排架）的刚度来保证，主要要考虑结构自身能可靠地传递结构横向的水平荷载。而构件本身的稳定主要由构件组成部分的自身刚度来保证，要保证构件本身及其组成部份（杆件或板件）在荷载作用下不发生屈曲而丧失稳定（这种情况主要发生在受压或压弯构件上）。
因此，构件本身的稳定因素主要是构件的计算长度和截面特性，包括平面内和平面外的两个方向，当然，还应该包括材料的强度和应力的大小。它主要是找出外荷载与结构内部抵抗力间的不稳定平衡状态,即变形开始急剧增长的状态,从而设法避免进入该状态。因此,它是一个变形问题。如轴压柱,由于失稳,侧向挠度使柱中弯矩大量增加,因而柱子的破坏荷载可以远远低于它的轴压强度。显然,轴压强度不是柱子破坏的主要原因。
在结构稳定性检测方面主要针对以下几项重点：
1、厂房构件的高强螺栓连接质量，采用全站仪对构件连接部分的螺栓外漏丝扣进行符合。
2、厂房构件的焊接连接质量，采用超声波探伤的方法确定焊缝质量等级能否满足标准要求。
3、厂房构件的挠度变形，采用水准仪或拉线的方法确定变形量。
 构件强度

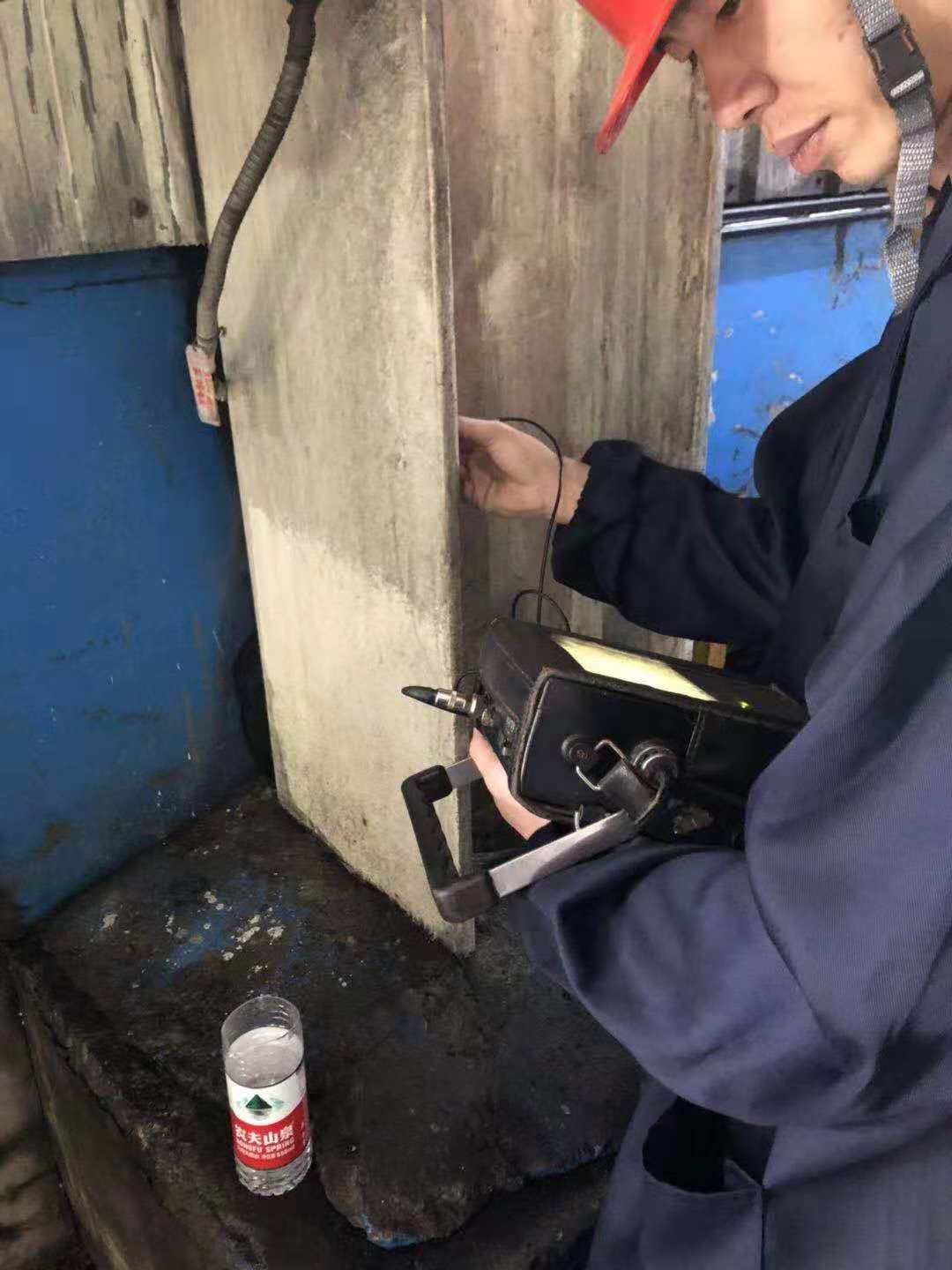

处理完结构的稳定性问题，其次就是构件的强度问题。我们要根据不同的结构形式采取不同的现代测试技术获取必要的结构功能参数指标，如排架柱为钢筋混凝土柱时采用钻芯法、回弹法、回弹法加钻芯强度修正的方法检测混凝土抗压强度；焊缝强度采用超声波探伤检测焊缝内部缺陷；钢板强度采用里氏硬度检测钢材牌号。
强度问题其实就是指结构或者单个构件在稳定平衡状态下由荷载所引起的大应力是否超过建筑材料的极限强度,因此,这是一个应力问题。极限强度的取值取决于材料的特性,对混凝土等脆性材料,可取它的大强度,对钢材则常取它的屈服点。构件强度低，则会使结构承载力不足，显着影响结构正常使用功能和抗震能力。
在构件强度检测方面主要从以下几项重点着手：
1、厂房混凝土强度检测
2、厂房钢构件原材料检测（力学及工艺性能）
3、厂房钢构件连接用高强螺栓检测（扭矩系数、抗滑移系数）
4、厂房钢构件尺寸偏差检测
5、厂房钢构件外观质量检测
6、厂房钢构件材料厚度检测
7、厂房钢构件材料涂层厚度检测

信息由用户自行发布，采用请谨慎，我们鼓励您当面交易。 加固之家网只为传递信息，我们不做任何双方证明，也不承担任何法律责任。 信息转载，请标明来源于http://www.jiaguhome.com/info-9920.html
