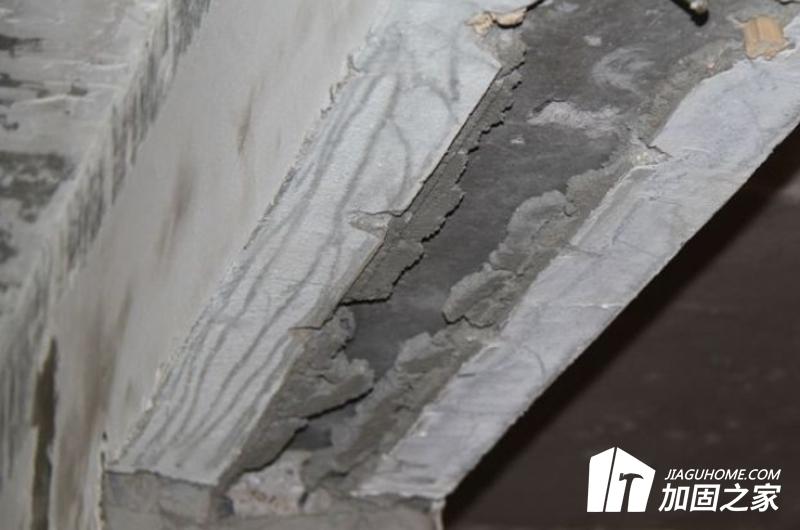

温度裂缝的主要原因分析:
1.表面温度裂缝,多由于温差较大引起的。混凝土结构构件,特别是大体积混凝土基础浇筑后,在硬化期间水泥放出大量水化热,内部温度不断上升,使混凝土表面和内部温差较大。较大的温差造成内部与外部热胀冷缩的程度不同,使混凝土表面产生一定的拉应力(当混凝土本身温差达到25℃-26℃时,混凝土内便会产生大致在10MPa左右的拉应力),从而产生较大的降温收缩,而此时混凝土早期抗拉强度较低,当拉应力超过混凝土的抗拉强度极限时,混凝土表面就会产生裂缝。由于这种温差仅在表面处较大,离开表面就很快减弱,故通常在混凝土表面较浅的范围内产生;
2.深进的和贯穿的温度裂缝多由于结构降温差较大,受到外界的约束而引起的,当大体积混凝土基础,墙体浇筑在坚硬地基或厚大的老混凝土垫层上时,没有采取隔离层等放松约束的措施,如果混凝土浇筑时温度很高,加上水泥水化热的温升很大,使混凝土的温度很高,当混凝土降温收缩,全部或部分地受到地基,混凝土垫层或其它外部结构的约束,将会在混凝土内部出现很大的拉应力,产生降温收缩裂缝。这类裂缝较深,有时是贯穿性的,将破坏结构的整体性。
