分析混凝土泛碱原因和防治措施
- 发布时间：2017-12-05 14:35:28
- 浏览： 5030
- 出处：加固之家
- 作者：小柯
混凝土在建筑业来说是必须品，不管是在建造期还是在后期的加固维修，都离不开混凝土。不管对于混凝土出现的泛碱让给后面呈现出的效果大有不同，也给建筑工程带来了遐思，那么关于混凝土泛碱原因和防治措施你知道多少呢?

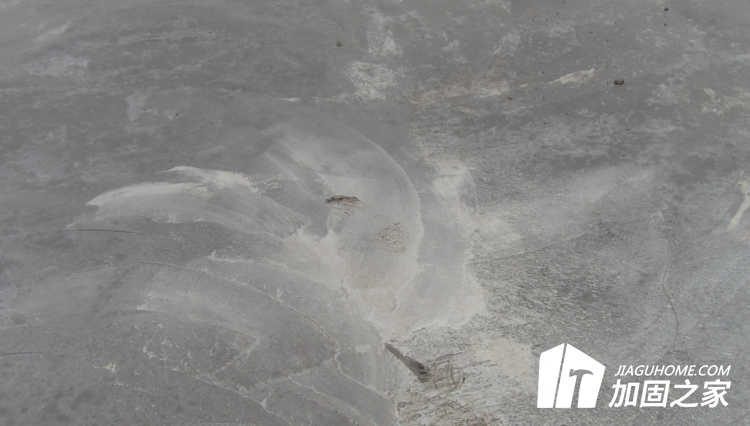

关于混凝土泛碱出现的原因，加固之家认为混凝土泛碱，是因为混凝土内部的可溶性碱随着水分迁移到混凝土表面，在水分蒸发后留下的白色物质。
(1)泛碱过程
水泥水化生成大量胶凝物质及Ca(OH)2。混凝土硬化初期，Ca(OH)2溶解于水中，沿着混凝土内部的微小孔隙向混凝土的表面移动， Ca(OH)2与空气中的CO2反应生成不溶于水的白色CaCO3留在混凝土的表面。硬化后，在雨雪作用下，外部的水分也会渗到混凝土的内部，造成部分Ca(OH)2溶解带
(2)泛碱条件
内因：混凝土中可溶性盐碱，来源于水泥、外加剂及水泥水化产物，主要成分为 Ca(OH)2、Na2SO4、K2SO4、NaOH和KOH等。
外因：温湿度、压力变化及干湿循环和冷热交替，水是载体。
到混凝土表面。这与混凝土的密实度、吸水率、表面孔隙度有关，表面粗糙、内部疏松易吸水的地方，易产生泛碱。
既然出现了混凝土泛碱，我们对于混凝土泛碱的防治方法有哪些呢?混凝土泛碱不仅影响到工程外观又破坏了力学性能和耐久性，因此我们必须采取有效方法防治。
(1)采用化学抑制
通过掺入外加剂或活性材料，如硬脂酸盐、丙烯酸盐等有机外加剂以及自然界的硅藻土、粒化矿渣、超细粉煤灰、硅灰和具有吸附性的集料，可以使Ca(OH)2与其它组合成稳定成份，或被集料吸附，不再迁移至混凝土外表面，进而达到预防泛碱的目的。
(2)减少用水量
水化初期，迁移到混凝土表面的水分越多，泛碱越严重;混凝土中水分越多，干燥后留下的毛细孔越大。在满足混凝土施工的前提下，尽量减少混凝土的用水量是预防泛碱的必要措施。
(3)控制可溶性物质
施工前对原材料进行成分分析，选用含钠、钾低的水泥;选择少含或不含可溶性的粗细骨料;选用SO42-含量低的纯净水或饮用水作拌合用水。
(4)提高致密性
使用高效减水剂和矿物掺合料，降低水胶比，提高混凝土的密实性，减少混凝土内孔隙和阻断毛细孔直径，切断可溶性物质的迁出通道，阻止盐碱的形成。
(5)防水处理
在混凝土拌合物中添加防水性外加剂，达到硬化后防水的目的。也可以在混凝土硬化后在其表面喷涂防水物质，堵塞毛细口，形成一层憎水薄膜，使可溶性物质不能析出。
(6)加强混凝土的养护
提高混凝土周围的空气温度，使空气中的CO2从混凝土的微孔中进入内部，并与处在溶解状态的Ca(OH)2发生反应，生成CaCO3，停留在混凝土内部，从而达到预防泛碱的目的。
