在建筑加固工程中,碳纤维布加固是一种常用的加固方法来的,也得到很多施工单位的认可。碳纤维加固技术是采用配套粘结树脂将碳纤维布粘贴于混凝土表面,形成一个新的复合体使增强贴片与原有钢筋混凝土共同受力。碳纤维布加固可以增大结构的抗拉或抗剪能力,提高强度、抗裂性、结构的延性和抗震加固的作用。下面加固之家就给大家介绍一下碳纤维布加固的施工技术与质量控制。

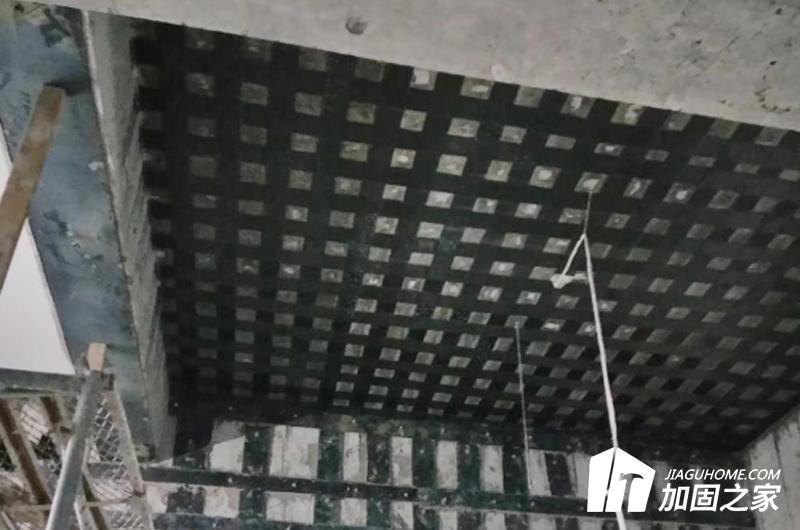

(1)碳纤维布加固的施工技术
碳纤维布加固技术是依赖于碳纤维布与混凝土表面的粘贴效率,所以一般要求基面的混凝土强度等级不低于C15,同时要求被加固构件应具有良好的保护层,即基面平整且具有一定强度。对于构件有剥落、起皮、腐蚀、裂缝及严重碳化等表面缺损,必须先进行修复,并应将粘贴基面打磨平整、整理干净,而且不应有尖锐楞角和浮灰粉尘,以防止碳纤维布的局部破坏和粘贴失效。
涂刷底层树脂时,一般按比例准确配制好胶水后搅拌均匀,且一次调和量应在可使用时间内用完,以确保粘结质量。在涂刷过程中,要用滚筒或刷子均匀地涂抹在基面上,自然风干。
用碳纤布加固混凝土构件,一般都采用薄布多层的粘贴方法,使其与粘结材料充分浸润,并用专用的滚筒顺纤维方向多次滚压,挤除气泡,使碳纤维布与浸渍树脂充分结合,以确保粘结效率。一般情况下碳纤维布不搭接,若碳纤维布确需搭接时,其搭接部位应避开构件应力最大区段,搭接长度不应小于100mm,且搭接端部应平整无翘曲。若碳纤维布需多层搭接,则各层接口位置,不应在同一面,其接口位置的相互净距一般应大于200mm。
环境要求:在5℃以上的温度条件下进行,雨天和可能结露的天气,应当停止施工。
(2)碳纤维布加固的质量控制
⑴ 施工温度
由于环氧树脂在低温下固化过程比较缓慢,涂层不易均匀,因此一般施工温度都选择在15℃~28℃的温度下进行施工。
⑵ 应保持成型所需要的压力
桥梁粘结加固补强工程,大多数都是在梁(板)的底面进行,由上而下进行粘贴。无论采用哪一种补强材料,如果成型时施加的压力不足,势必会造成加固补强层下坠,与混凝土之间的粘合不紧密,以致使补强层材料发生脱落,影响加固补强的效果,特别对于较长的梁体加固而言,可以在粘贴范围内设置碳纤维布u型箍锚固。u型箍应在粘贴范围内均匀布置,、而且一般在端部需设置一道,u型箍的粘贴高度宜伸至板底面,每道u型箍的宽度与厚度均不宜小于受弯加固碳纤维布宽度的一半。
⑶ 空鼓处理
粘贴时树脂涂刷要均匀,并用力刮平,将气泡挤出来,以免形成空鼓和脱胶,影响加固补强的效果。若检查发现粘贴出现了空鼓现象,可采取注入环氧树脂法、割刀切入填充树脂修补法、补丁修补法等措施予以弥补。
碳纤维布加固技术于国内最早通过的规范是2003年《碳纤维片材加固混凝土结构技术规程》,其编号为CECS146:2003,现已经被最新的国家标准规范2013《混凝土结构加固设计规范》代替,其编号为GB 50367-2013.
