混凝土裂缝的几种修补措施
- 发布时间：2019-05-30 12:01:56
- 浏览： 11991
- 出处：加固之家
- 作者：小柯

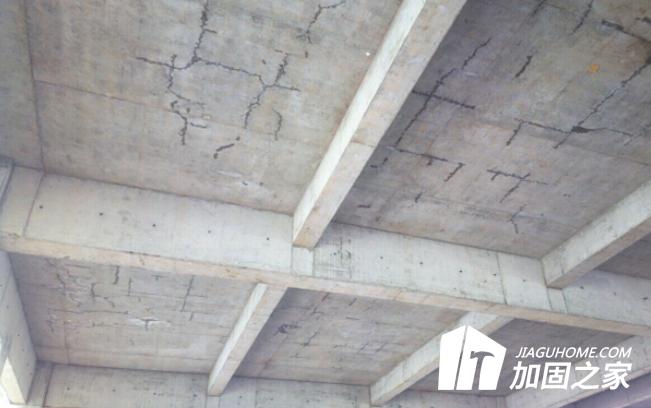

现在的建筑物的结构有混凝土结构、钢结构、砌体结构和木结构，这是按照建筑结构所用的材料来分类的，每一种结构所起的作用是不一样的。在生活中的很多建筑物都是混凝土结构来的，这就说明了建筑行业所处的地位。在混凝土结构建筑物使用的过程中，会出现一种很常见的现象那就是混凝土裂缝了，遇到混凝土裂缝的话，就要及时去处理好。下面加固之家就为大家介绍一下混凝土裂缝的几种修补措施。

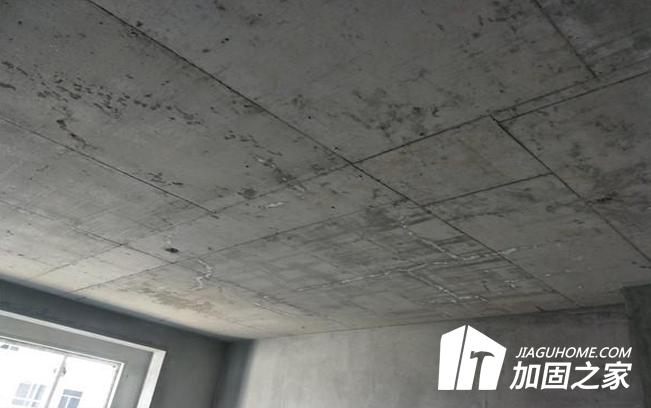

一、修补方法
1、环氧树脂注射和钢丝网水泥组合法
混凝土中较大的裂缝先用环氧树脂注射，然后用钢丝网水泥修补法将混凝土构件包住。
2、钢板粘结法
用手锤或用喷砂法把混凝土表面打毛，再用压缩空气将松散材料和灰尘清除掉。将准备好的钢板用盐酸除去其表面的污垢和锈迹，然后用环氧树脂粘结剂把钢板粘结在混凝土的受拉表面上。养护期间，在钢上施加均匀的压力，以保证钢板和混凝土的粘结。
3、钢丝网水泥修补法
用喷砂法把混凝土表面打毛，然后压缩空气除去松散的材料和尘土。在混凝土表面抹一层水泥素浆后，再抹一层1∶2 水泥砂浆(厚约5 mm)，2 h 后用水泥钢钉把一层钢丝网固定在混凝土表面。抹第二层水泥砂浆，压实盖住钢丝网即可。
4、环氧树脂注射法
对宽度大于0.3mm的较大裂缝用环氧树脂修补。先用压缩空气喷射法将裂缝处的污垢和松散材料清除掉，每条裂缝周边用快凝环氧树脂凝结剂封住，并在裂缝端头装上喷嘴，等粘结剂养护好后，即向缝中注入结构环氧树脂。注射过程中上部喷嘴作为排出空气的通道。
二、修补方法的比较
1、裂缝荷载
用钢丝网水泥修补的混凝土结构，裂缝荷载提高很少。用环氧树脂注射法修补的结构裂缝荷载没有提高。用钢板粘结法修补的结构没有裂缝荷载。先用环氧树脂注射，然后用钢丝网水泥修补的结构，可使裂缝荷载提高1倍以上，这是由于注射环氧树脂恢复了结构的刚度，钢丝网水泥层提高了结构的惯性矩。
2、延性
用钢丝网水泥修补的结构，其延性随损坏程度的增大而降低。用环氧树脂修补的结构，其延性减小最少。用钢板粘结法修补的结构，其延性减小最多，修补区段已转变成脆性。而用组合法修补的结构，其延性实际是提高了，但在持续破坏程度严重的结构，其延性略有减小。
3、裂缝性能
用组合法修补的结构具有优良的抗裂性，与用其他方法修补的结构相比较，前者裂缝较细，数量也较多。同样，用钢丝网水泥修补的结构，在极限时裂缝数量较多，比修补前的裂缝更细。用环氧树脂注射修补的结构，在破坏时裂缝的最大宽度和裂缝发生的数量与原梁性能相似。
在建筑行业中，钢筋混凝土处于主导地位，而钢筋混凝土结构裂缝是影响混凝土结构安全性和耐久性的重要因素。钢筋混凝土结构裂缝是一门边缘科学，也是一个系统工程，必须综合考虑设计、材料、施工、使用及外界环境条件。建筑物出现裂缝的时候，需要了解清楚裂缝产生的原因，一般的裂缝做好修补处理就行了，如果是结构性裂缝的话，那就要做好结构加固处理了，针对混凝土裂缝找好加固修补方法。
