住宅现浇楼板切角裂缝加固补强
- 发布时间：2019-08-12 10:27:53
- 浏览： 3640
- 出处：加固之家
- 作者：小柯

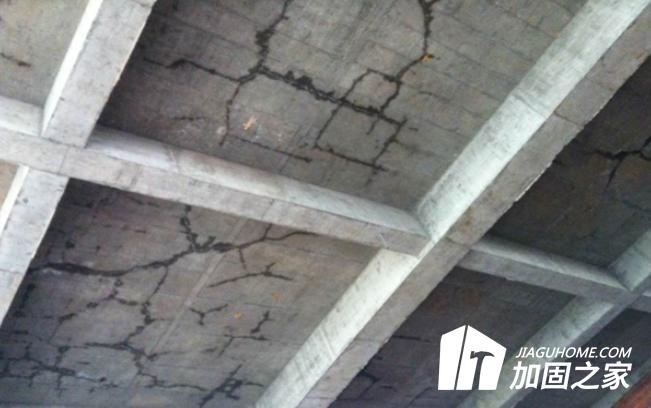

在住宅的使用过程中，住宅标准层端部四角的楼板出现切角裂缝，裂缝位置一般距角部400～1000mm以内，且在板的上下表面均出现，为贯穿裂缝。由于标准层楼板温度变化小，此种裂缝的成因显然不同于屋面板的裂缝，如房屋沉降正常，此裂缝也不可能是沉降裂缝，而且也不符合荷载裂缝的形式。很多时候业主在发现裂缝问题时，都知道是不是结构裂缝，如果是的话，那就需要做结构加固的;如果不是的话，那就需要加固补强处理了。下面加固之家就为大家介绍一下住宅现浇楼板切角裂缝加固补强。
混凝土裂缝是一种很常见的现象来的，是由于混凝土结构由于内外因素的作用而产生的物理结构变化造成的。混凝土在硬化过程中，多余水分蒸发引起体积缩小，称为干缩。由于梁和板的水力半径倒数不同，板的干缩受到约束。同时梁板混凝土的收缩还受到纵横墙体的双向约束，这些约束作用在板上产生相应的正拉应力和剪应力。
考虑外墙受热膨胀后的板内应力房屋四角楼板与其他楼板不同之处在于，外墙无保温设施，因夏季气温升高而膨胀，而室内楼板并不同步升温，故约束其膨胀，从而受到拉应力，拉应力在墙体端部最大。由于混凝土的不均匀干缩和外墙相对于楼板的膨胀变形，在砖混住宅标准层的端部四角楼板中产生了正拉应力和剪应力，当二者的合力(即斜拉应力)超过了混凝土的抗拉强度，就容易产生切角贯穿裂缝。要减少这种裂缝的发生，可采取以下加固措施：
1.提高施工质量。减小干缩应力是减少切角裂缝的主要手段。混凝土中的砂石配比不当，砂多石少，水灰比控制不严，水泥浆量过大(尤其当采用商品混凝土时)，保湿养护期过短，均会增大混凝土的收缩力。在混凝土的配合比设计中，在保持良好的工作性条件下，应尽量减小混凝土的用水量，以减小混凝土的收缩应力。在混凝土中适量地掺加塑化剂、减水剂可减少收缩，但过量掺加反而会增加混凝土的收缩。良好的养护可显著地减少混凝土的收缩应力。
2.减少外墙和室内楼板的温差一般很难做到，因此可从减小外墙的连续长度来减小温差应力，比如设置大的落地门窗和八角窗可有效地减小端部温差应力，避免切角裂缝的产生。
3.设计中可提高房屋四角的板配筋率，从而增大混凝土的极限拉伸值。角部负筋应有足够的长度以越过裂缝易发生的区域(宜双层双向配筋)，也可在四角设置放射筋以抵抗裂缝。
在处理楼板切角裂缝时，可以采用的加固补强方法有很多，这要根据楼板切角裂缝的具体情况来决定选用哪种加固补强方法，这样可以有利于施工，提高施工效率，使裂缝得到有效解决。裂缝问题需要及时处理好，可以防止裂缝的影响扩大，减少对生活的影响。
