加固公司如何处理厂房结构出现裂缝
- 发布时间：2019-09-02 11:50:30
- 浏览： 3168
- 出处：加固之家
- 作者：小柯

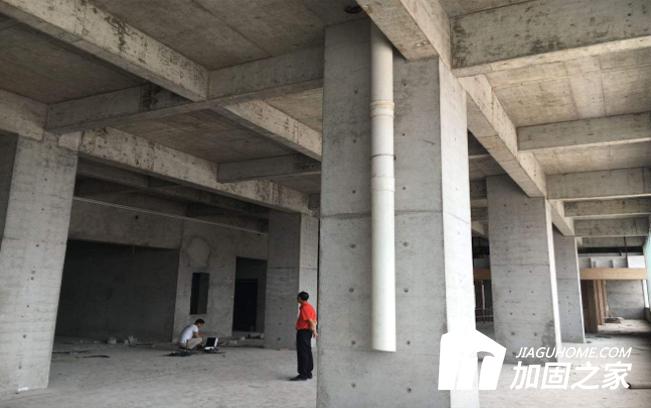

厂房出现裂缝是一种正常现象来的，如果是厂房结构裂缝的话，那就要引起注意了，需要做结构加固的。厂房裂缝产生裂缝的原因有哪些呢?混凝土产生裂缝的原因众多，导致混凝土裂缝的类型也很多，在施工实践过程中通常采用相同的浇筑和养护方法，很少能做到根据结构部位采用合理的浇筑方法，一般都是：“浇筑——振捣——养护——拆模”的流程模式。很少有施工人员能够做到根据不同的环境温度、湿度、风速、工程结构特点结合裂缝产生的原因采用不同的养护方法来预防裂缝的发生，所以造成墙体开裂几乎是没有办法避免的，出现裂缝的情况怎么办呢?
为了不影响建筑的美观、防水防腐、防止钢筋锈蚀而削弱结构承载能力，需要对混凝土裂缝进行及时的修补处理，根据目前的施工工艺及工程实践，房屋加固公司总结了裂缝修补大致可用几种处理方法。
1、表面封闭：在裂缝两边200mm宽范围内采用环氧腻子封闭，以防止在灌浆过程中由于混凝土为多孔性材料而导致的一定范围出现渗漏现象。
2、试气：试气的目的是为吹净残留在缝隙内的尘土，检查缝的贯通性和封闭质量，如有漏气用环氧水泥或环氧腻子封堵。试气是很关键的工序，必须重视，灌浆时一旦出现漏浆或进浆不畅，将造成灌浆失败而无法弥补。
3、灌浆：将配制好的环氧浆液倒入灌浆罐，借助储气罐内的压缩空气通过输浆管把浆液由嘴子压入混凝土缝隙内，相邻的嘴子冒浆后立即封堵直至所有的嘴子冒浆并封堵后，恒压5~10min再撤管。
4、凡裂缝宽度小于0.3mm的裂缝，均可采用环氧树脂水泥进行封闭。封闭层骑缝涂抹，宽度30mm，厚度2mm，长度延伸出缝端30mm。在涂抹环氧树脂水泥封闭层以前，混凝土表面用钢丝刷清理，采用压缩空气或皮老虎吹干净，表面必须处于干燥无油渍状态，如有油渍需用丙酮或甲苯擦干净。当微小裂缝对结构受力影响不大时，为了满足美观和使用要求，防止钢筋锈蚀、减少渗漏等，可采用表面处理法，即表面涂刷水泥浆、沥青、环氧树脂浆液等，也可用1;2水泥砂浆抹平并加强养护。
5、裂缝宽度等于或大于0.3mm的裂缝，采用压力灌环氧树脂浆液粘合补强。灌浆工序为：表面处理：清除干净裂缝两边200mm宽范围内的混凝土表面，粘贴灌浆嘴的地方采用棉丝蘸丙酮或甲苯擦洗;粘贴灌浆嘴子和裂缝封闭：灌浆嘴的布置距离视裂缝宽度而定，缝宽度大时，嘴子距离可稍大些，一般为300~500mm，缝交叉处和缝端均应布设。将嘴子用环氧水泥贴在所确定的位置，同时嘴子底盘周围用环氧水泥封闭，嘴子之间的裂缝也用环氧水泥骑缝抹成20~30mm宽、2mm厚的封闭带。
无论厂房结构裂缝加固修补，还是其它裂缝加固修补也是，裂缝处理都应该根据裂缝不同特点采用不同的应对控制措施从源头上将裂缝的出现和危害降低到最小，后期使用中通过合理有效的处理方法将无法避免的裂缝弥补到不影响结构安全和建筑美观、使用的程度，以延长建筑的使用寿命，保证结构安全可靠的正常使用。
