在建筑工程,以混凝土结构占主导地位,混凝土结构由于内外因素的作用不可避免地存在裂缝。混凝土裂缝是由于混凝土结构由于内外因素的作用而产生的物理结构变化,而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。混凝土裂缝加固的方法有很多,而且每种加固方法所起到的作用都是不一样的,要根据混凝土裂缝的情况来选择加固方法。下面加固之家就给大家分享一下混凝土裂缝的修补方法及其比较。

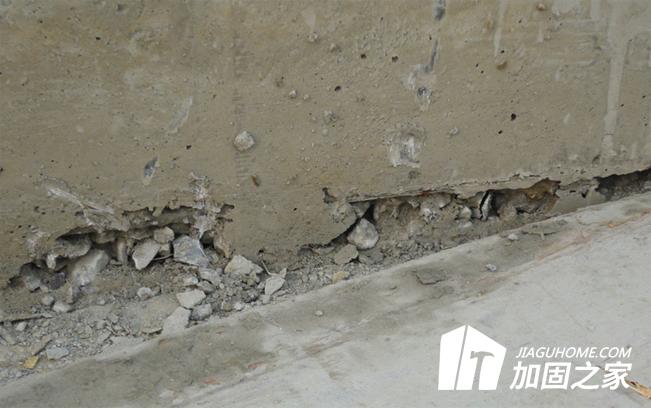

一、关于混凝土裂缝的修补方法
1、钢板粘结法
用手锤或用喷砂法把混凝土表面打毛,再用压缩空气将松散材料和灰尘清理。将准备好的钢板用盐酸除去其表面的污垢和锈迹,然后用环氧树脂粘结剂把钢板粘结在混凝土的受拉表面上。养护期间,在钢上施加均匀的压力,以保证钢板和混凝土的粘结。
2、环氧树脂注射和钢丝网水泥组合法
混凝土中较大的裂缝先用环氧树脂注射,然后用钢丝网水泥修补法将混凝土构件包住。

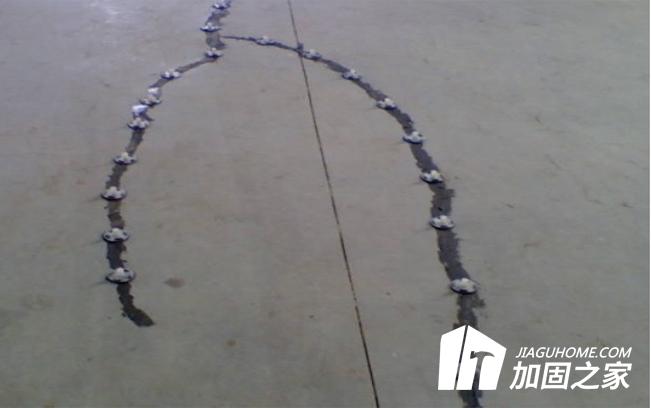

3、环氧树脂注射法
对宽度大于0.3mm的较大裂缝用环氧树脂修补。先用压缩空气喷射法将裂缝处的污垢和松散材料清理,每条裂缝周边用快凝环氧树脂凝结剂封住,并在裂缝端头装上喷嘴,等粘结剂养护好后,即向缝中注入结构环氧树脂。注射过程中上部喷嘴作为排出空气的通道。
4、钢丝网水泥修补法
用喷砂法把混凝土表面打毛,然后压缩空气除去松散的材料和尘土。在混凝土表面抹一层水泥素浆后,再抹一层1∶2 水泥砂浆(厚约5 mm),2 h 后用水泥钢钉把一层钢丝网固定在混凝土表面。
二、关于裂缝加固的方法比较
1、延性
用钢丝网水泥修补的结构,其延性随损坏程度的增大而降低。用环氧树脂修补的结构,其延性减少。用钢板粘结法修补的结构,其延性减多,修补区段已转变成脆性。而用组合法修补的结构,其延性实际是提高了,但在持续破坏程度严重的结构,其延性略有减小。
2、裂缝性能
用组合法修补的结构具有优良的抗裂性,与用其他方法修补的结构相比较,前者裂缝较细,数量也较多。同样,用钢丝网水泥修补的结构,在裂缝数量较多,比修补前的裂缝更细。用环氧树脂注射修补的结构,在破坏时裂缝的宽度和裂缝发生的数量与原梁性能相似。
3、裂缝荷载
用钢丝网水泥修补的混凝土结构,裂缝荷载提高很少。用环氧树脂注射法修补的结构裂缝荷载没有提高。用钢板粘结法修补的结构没有裂缝荷载。先用环氧树脂注射,然后用钢丝网水泥修补的结构,可使裂缝荷载提高1倍以上,这是由于注射环氧树脂恢复了结构的刚度,钢丝网水泥层提高了结构的惯性矩。
当建筑出现出现混凝土裂缝的时候,需要及时去处理好,首先要弄清楚混凝土的裂缝类型,可以房屋鉴定公司来做检测鉴定,分析建筑裂缝的类型。如果是常规裂缝的话,那就做简单的修复处理;如果是结构裂缝的话,那就要找专业的加固公司来做加固处理,这样才能保证建筑的安全使用。
