在房屋的结构中，柱子在房屋中起到了最重要的承重支撑作用，所以在建筑工程中柱子若是很凝土强度和钢筋间距等不符合规格的话，是必须要进行加固处理的。至于柱子受外巨大荷载或外力撞击等情况造成的裂缝或损坏，更是要进行加固施工的。对于柱出现的“轴压比”或“配筋”超限;混凝土柱纵向配筋不足;混凝土柱箍筋(水平向)配筋不足等问题需要采用哪些加固方法来解决呢?下面加固之家就带大家了解一下柱子加固的设计、构造要求以及细节分析。

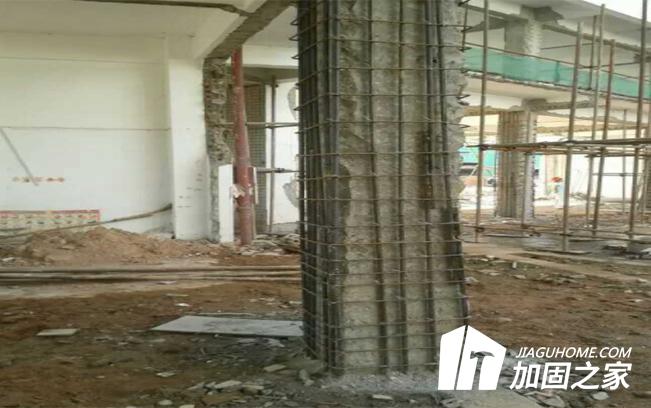

1、增大截面加固
增大截面加固法，针对“轴压比”或“配筋”超限问题加固效果良好，其是采取增大混凝土结构或构筑物的截面面积，以提高其承重力和满足正常使用的一种加固方法。可广泛用于混凝土结构的梁、板、柱等构件和一般构筑物的加固，优势是可以同时增大构件的刚度、承载力和变形能力，也可以加强连接的可靠性;劣势是湿作业工作量大、养护期长、占用建筑空间较多等。
设计、构造要求
a、构件混凝土强度等级不应低于C13。
b、新增混凝土对于柱厚度要求：采用现浇混凝土、自密实混凝土或灌浆料施工时人不应小于60mm;喷射混凝土时，不应小于50mm。
c、采用增大截面加固法时，原构件混凝土表面应经处理，设计文件应对截面处理方法和质量提出要求。一般情况下，除混凝土表面应予打毛外，尚应采取涂刷结构界面胶、种植剪切销钉或增设剪力键等措施。
d、柱的受力钢筋直径不应小于14mm，加锚式箍筋直径不应小于8mm;U形箍直径应与原箍筋直径相同;分布筋直径不应小于6mm。
细节分析
a、混凝土柱四边整体增大截面加固时，除去植入拉结筋外，还要确保新增环形箍筋进行封闭。
b、当混凝土柱单边、两边或三边增大截面加固时，可将新增箍筋与原有箍筋焊接形成闭环。
2、外包型钢加固
外包型钢加固法，则是对混凝土柱纵向配筋不足问题加固效果较好，其是按照其与原结构连接方式分为了外粘型钢加固和无粘结外包型钢加固两种形式;两种方法均可大幅度提高钢筋混凝土柱截面承载能力和抗震能力。
设计、构造要求
a、加固角钢不应小于L75×5。
b、加固原柱损坏严重，不适合继续承载时，可忽略柱的作用，全部荷载由钢骨架承担。
c、外包角钢两端应有可靠的连接和锚固，角钢下端应锚固于基础，中间应穿过各层楼板，上端应伸至加固层的上一层楼板底或屋面板底。
d、外包型钢加固柱时，应将原构件截面的棱角打磨成半径r大于等于7mm的圆角。外粘型钢的注胶应在型钢构架焊接完成后进行。
细节分析
a、对于底层柱加固，加固角钢端部必须锚固于原结构基础顶面，对于埋置在地基土内部分加固角钢，应浇筑混凝土围套进行防锈处理。
b、采用外包型钢加固钢筋混凝土柱时，型钢表面应做25mm厚的高强水泥砂浆或其他防腐和防火性能的材料进行保护。
3、粘贴纤维织物环向封闭箍加固
适用于需要提高截面抗剪承载能力和构件整体延性的钢筋混凝土柱加固。
设计、构造要求
a、被加固的混凝土结构构件，其现场实测混凝土强度等级不得低于C15，且混凝土表面的拉粘结强度不得低于1.5MPa;
b、粘贴在混凝土构件表面上的碳布纤维复合材，不得直接暴露于阳光或有害介质中，其表面应进行防护处理。
细节分析
a、环向约束的纤维织物层数，对圆截面不少于2层;对正方形和矩形截面柱不应少于3层。
b、环向围束上下层之间搭接宽度不应小于50mm，纤维织物环向截断点的延伸长度不应小于200mm，且个条带搭接位置应相互错开。
c、纤维片材与混凝土之间的粘结质量可用小锤轻轻敲击或手压碳纤维片材表面的方法来检查，总有效粘结面积不应低于95%。
