机房是电子信息设备运行的场所,这些设备往往体积都很大、很重,所以一般来说机房得有良好的承重能力,满足设备的要求,有一定抗震性。但现在很多建筑不是为机房建的,承重达不到要求便要对建筑进行承重加固,在加固前要按国家标准《建筑抗震鉴定标准》GB50023进行鉴定,再由专业公司进行加固。

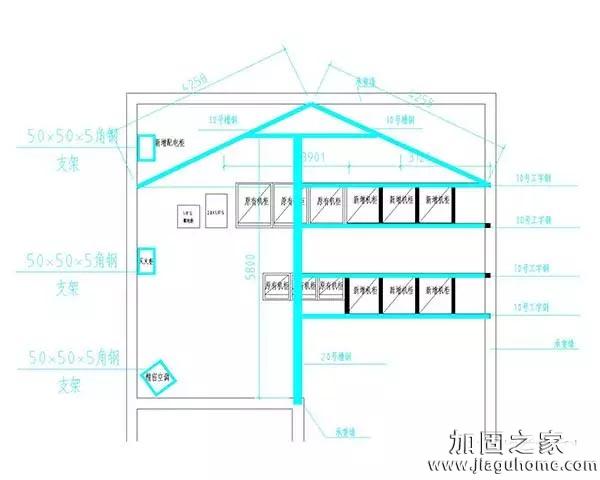

上图是机柜加固设计图
从图可以看出最长距离20号槽钢为5.8米,以最长的跨度槽钢作计算承重重量,计算公式如下:
1、查查20b槽钢的一些基本参数(单位长度重g、截面模量W),《机械设计手册》g=25.77kg/m=0.2577kg/cm,W=191.4cm?3;
2、查普通槽钢的容许应力b(即限制槽钢材料最大只能承受多大的力,这个是国家规定的),普通槽钢是Q235型号碳素钢,结构容许应力[b]=1400kg/c㎡
3、列出承受弯矩最大计算公式:M=1/8GL?2;-1/8gL?2;,(L=580cm,G:计算最大均布荷载,g:同前)
4、因为M/W=b,所以:W×b=M=1/8L?2;(G-g)×b:则:G-g=191.4×1400×8/580?2;=6.3224kg/cm
G=6.3723-0.2577=6.1147kg/cm=621.48 kg/m
即在5.9米跨度内,上面可以放611.47×5.8=3.556吨
新增设备重量:计划新增加30台服务器(40KG/台),6台机柜(100KG/台)合计重量为1.8吨。
